穿透式插板閥
■穿透式插板閥
穿透式插板閥是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。其密封結構可以分軟密封、硬密封結構。

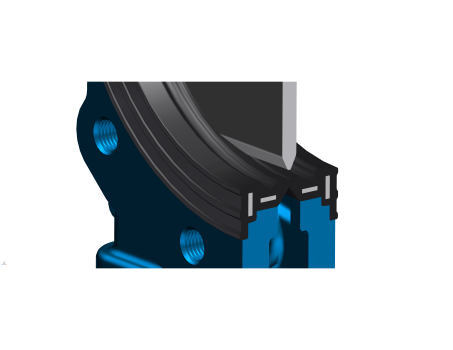

■自密封
自密封刀型閘閥因閥座可隨著閘板的開關自動回彈密封或開啟而得名。
1 、其產品閥座采用純進口天然橡膠熱壓形成耐磨性能極佳，回彈延伸性能穩定。
2 、橡膠內芯鑲鍥雙層彈性金屬圈可大幅度塑造橡膠的耐磨性及回彈密封性。
3 、對稱雙橡膠閥座設計對閥腔形成了全方位的隔離，可有效阻止介質進入閥腔帶來開關困難卡頓等問題。
4 、閥腔流道采用直通式設計，使閥腔流道形成不存渣、不留渣、不卡渣的直通流道，特別適用各類含有粉塵、固體顆粒、氣液體或易結 晶介質使用。
5 、閥門可裝吹哨口， 自帶下排灰檢修口，可時刻在線清洗閥門腔體及維護等作業。
- 閥門所有配件均采用標準件模塊化組合，可單獨維護或更換。
開啟閥門：
當閥門手輪逆時針旋轉 開啟閥門時 ，閥座橡膠受內 部彈性鋼圈及自身彈性影 響 ，隨閥板的逐漸提升同時 同步閉合閥座橡膠 ，閥座以 此保障介質不會流露到閥腔 內部 。 當閥門完全處在開啟 狀態時 ，閥板與閥座橡膠完全分離并隱藏在閥腔內部，以此保障閥體流道達到全密封狀態阻止介質分散流進閥腔。
關閉閥門：
當閥門手輪順時針旋轉 關閉閥門時 ，隨著閘板的錐 形截面穿過橡膠閥座 ，對橡 膠形成壓力使橡膠隨閥板的 逐漸關閉同時同步彈開閥座 橡膠 ， 當閥門完全處在關閉 狀態時 ，閥板與閥座橡膠完 全貼合 ， 以此保障閥體流道
達到全密封狀態阻止介質串流泄露及負壓回流等。
閥門安裝如圖示意
安裝所需配套件示意：
- 盲孔安裝使用配套件：短外六角螺栓*n 外六角螺母*n 平墊或彈墊*n
- 通孔安裝使用配套件：長外六角螺栓*n 外六角螺母*n 平墊或彈墊*n
- 金屬纏繞墊片或橡膠墊片*2片每臺閥門
- 助力扳手*2
注：n的數量=螺栓孔的數量，螺栓的長度請咨詢本司技術人員
